產品概述

2BV系列水環真空泵為整體結構一機泵同軸的單級泵。軸封采用機械密封，具有結構簡單，安裝簡捷、無油、安全可靠等特點。安裝時只需要一水平平面即可，無需底盤。
2BV系列水環真空泵及壓縮機被廣泛用于石油、化工、制藥、食品、制糖工業等領域。由于在工作過程中，氣體的壓縮過程是等溫的，所以在壓縮和抽吸易燃易爆氣體時，不易發生爆炸，所以其應用更加廣泛。
2BV型水環式真空泵可連續運轉，適用于抽除氣體和水蒸氣，吸氣壓力可以達到33mbar絕壓(97%真空度)。當用變壓器油作為工作液時(稱為油環真空泵)，吸氣壓力可達到6.7mbar絕壓(99.3%真空度)，可以完全取代往復式真空泵。當液環直空泵在吸氣壓力接近極限真空下長期工作時，應聯接氣蝕保護管，以對泵進行保護并消除氣蝕聲。作為壓縮機使用時，其壓力最大至0.26MPa(絕壓)。作為壓縮機使用時，隨著排氣壓力的升高會造成2BV泵功率的加大，訂貨時應注明#氣壓力以選擇適當?shù)碾姍C(jī)功率。
2BV型水環式真空泵作為新一代節能型產品，其以出色的性能及眾多優點將全面取代同性能的SK、2SK系列水環真空泵及W、WY、WLW系列往復真空泵。
2BV2-Ex、2BV6系列水環式真空泵/壓縮機主要用于抽除爆炸性氣體，及在各類易燃、易爆環境中工作，其性能參數與2BV2、2BV5系列相應型號相同。
2BV系列不銹鋼真空泵可使用在各種耐腐蝕要求較高的場合及潔凈度要求較高的場合。根據工況2BV系列不銹鋼真空泵的全部過流部件: 泵體、泵蓋、圓盤、葉輪材質可選用SUS304 (0Cr18Ni9)、SUS316 (0Cr17Ni12Mo2)SUS316L (00Cr17Ni14Mo2) 等冬類不銹鋼材質，泵軸材質: 2Cr13或0Cr18Ni12Mo2Ti

2BV型水環式真空泵機械密封采用進口產品，密封件可采用氟橡膠或聚四氟乙烯。

工作原理

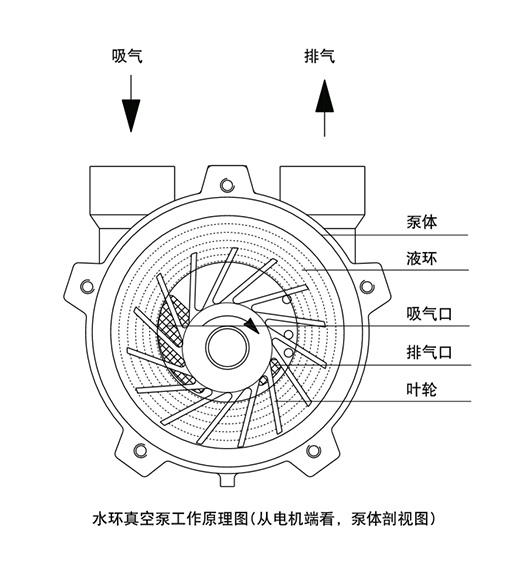

葉輪與泵體呈偏心配置，啟動時向泵體內注入適量的工作液。當葉輪按圖示箭頭方向旋轉時沿泵體內壁形成旋轉的液環，液環內表面與葉輪輪表面形成月牙形的工作腔，并被葉輪葉片分割成大小不等的十幾個空腔。隨著轉子的旋轉，此氣腔在泵的吸氣區體積逐漸增大，其內部壓力下降，從而將氣體吸入泵內: 相反，氣腔在排氣區體積逐漸減小，其內部壓力上升，從而將氣體排出泵外，從而完成吸氣、壓縮、排氣三個工作階段。工作時，一部分工作液會隨氣體排出，因此需連續不斷的向泵內注入一定量的新鮮工作液體，以保證泵的正常運行。

性能參數

產品型號	極限壓力 Mbar(Pa)	最大氣量 m3/min	功率 KW	轉速 Rpm	水耗量 L/min	噪音 dB(A)	重量 Kg
2060	33(3300)	0.45	0.87	2880	~2	62	20
2061	33(3300)	0.87	1.45	2880	~2	65	22
2070	33(3300)	1.33	2.35	2880	~2.5	66	31
2071	33(3300)	1.83	3.85	2880	~4.2	72	42
5110	33(3300)	2.75	4	1450	~7	63	78
5111	33(3300)	3.83	5.5	1450	~8.5	68	100
5121	33(3300)	4.68	7.5	1450	~10	69	145
5131	33(3300)	6.68	11	1450	~15	73	165
5161	33(3300)	8.3	15	970	~20	74	252
6110	33(3300)	2.75	4	1450	~7	63	107
6111	33(3300)	3.83	5.5	1450	~8.5	68	142
6121	33(3300)	4.68	7.5	1450	~10	69	198
6131	33(3300)	6.68	11	1450	~15	73	238
6161	33(3300)	8.3	15	970	~20	74	350
