ZQZW自吸泵
概述
ZQZW系列自吸式無堵塞排污泵，主要由泵體、葉輪、密封蓋、機械密封、泵軸、軸承座、進口單向閥、加液球閥(絲堵)、進出口接管等組成。
產品詳情
產品概述
1、環境溫度≤50°C，介質溫度≤80C。特殊要求可達200C (需定做機封外沖洗水冷卻)。2、介質比重不超過1240Kg/m3。
3、介質PH值鑄鐵材質6-9，不銹鋼為2-13。
4、自吸高度不能超過規定值 (4-5米)，吸入管總長度為≤10米為宜。(水溫20°C，標準大氣壓)5、通過能力懸浮顆粒直徑為泵口徑的60%，纖維長度為泵口徑的5倍。
6、介質溫度較高時，自吸高度、吸入管長度需減小。

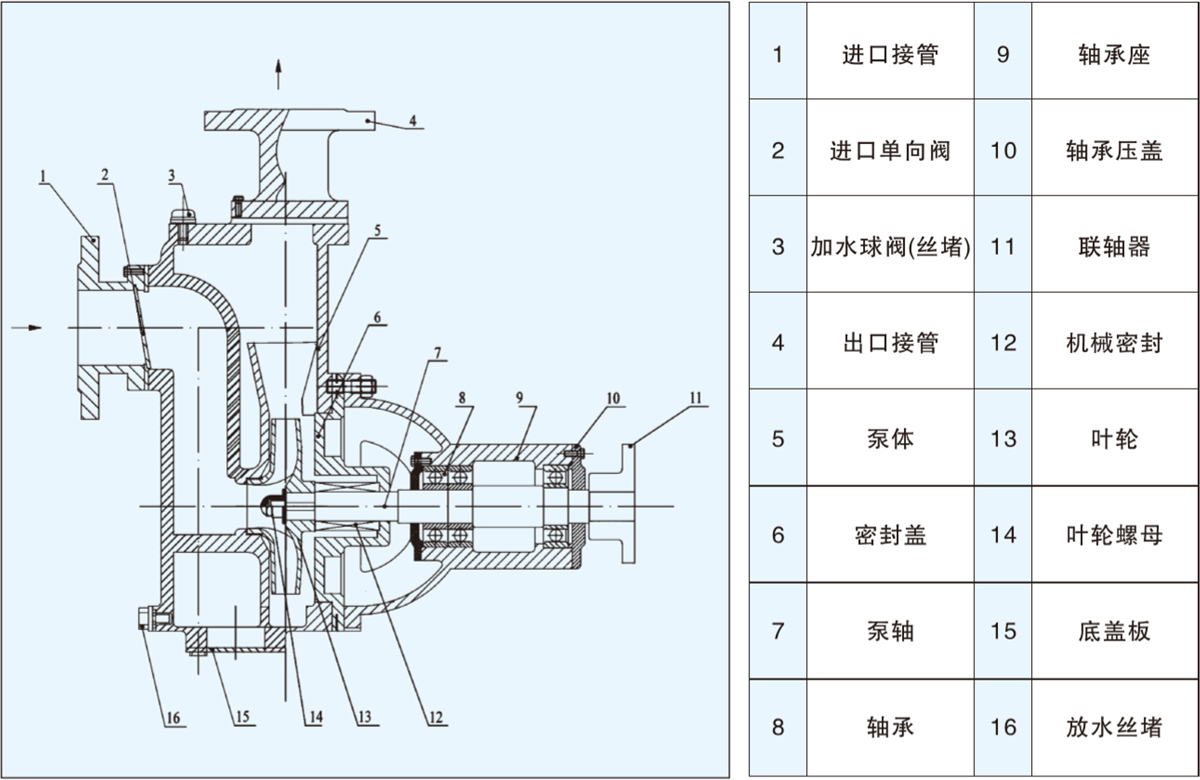

結構圖
一、自吸排污泵的結構ZQZW系列自吸式無堵塞排污泵，主要由泵體、葉輪、密封蓋、機械密封、泵軸、軸承座、進口單向閥、加液球閥(絲堵)、進出口接管等組成。泵體為雙層結構，內體為渦室。內外體形成的空腔下部為儲液室，上部為氣液分離室。儲液室下部有回流孔。泵的結構見圖:
二、泵的工作原理
泵體內設有儲液腔，泵啟動后由于葉輪的旋轉作用，吸入管路的空氣和水充分混合，并被排到氣水分離室分離。氣水分離室上部的氣體排出泵的出口，下部的液體通過回流孔回流到葉輪出口，再和葉輪出口的氣體混合后排出到氣水分離室。如此反復，吸入管路內的氣體全部排盡，實現自吸。第二次工作時，泵吸入口處裝有單向閥因此不需要再加儲液即可啟動。
性能參數
|
型號 |
進口口徑 |
出口口徑 |
流量(m*/h) |
揚程 |
功率(KW) |
轉速(r/min) |
效率(%) |
汽蝕余量 |
自吸高度 |
壓力控制范圍(Mpa) |
重量 |
|
ZW25-8-15 |
25 |
25 |
8 |
15 |
2.2 |
2900 |
35 |
3.5 |
4.5 |
0.1-0.18 |
75 |
|
ZW32-5-20 |
32 |
32 |
5 |
20 |
2.2 |
2900 |
35 |
3.5 |
4.5 |
0.15-0.22 |
75 |
|
ZW32-10-20 |
32 |
32 |
10 |
20 |
2.2 |
2900 |
38 |
3.5 |
4.5 |
0.15-0.22 |
75 |
|
ZW32-9-30 |
32 |
32 |
9 |
30 |
3 |
2900 |
48 |
3.5 |
5 |
0.24-0.32 |
90 |
|
ZW40-10-20 |
40 |
32 |
10 |
20 |
2.2 |
2900 |
38 |
3.5 |
5 |
0.15-0.22 |
75 |
|
ZW40-20-12 |
40 |
32 |
20 |
12 |
2.2 |
2900 |
45 |
3.5 |
5 |
0.1-0.18 |
75 |
|
ZW40-15-26 |
40 |
32 |
15 |
26 |
3 |
2900 |
48 |
3.5 |
5 |
0.24-0.32 |
90 |
|
ZW50-10-20 |
50 |
40 |
10 |
20 |
2.2 |
2900 |
38 |
3.5 |
5 |
0.15-0.22 |
75 |
|
ZW50-20-15 |
50 |
40 |
20 |
15 |
2.2 |
2900 |
42 |
3.5 |
5 |
0.1-0.18 |
75 |
|
ZW50-15-27 |
50 |
40 |
15 |
27 |
3 |
2900 |
48 |
3.5 |
5 |
0.24-0.32 |
90 |
|
ZW50-20-35 |
50 |
40 |
20 |
35 |
5.5 |
2900 |
48 |
3.5 |
5 |
0.28-0.37 |
130 |
|
ZW65-30-18 |
65 |
65 |
30 |
18 |
4 |
1450 |
43 |
3.5 |
5 |
0.12-0.20 |
170 |
|
ZW65-25-30 |
65 |
65 |
25 |
30 |
5.5 |
2900 |
48 |
3.8 |
5 |
0.24-0.32 |
150 |
|
ZW65-25-40 |
65 |
65 |
25 |
40 |
7.5 |
2900 |
45 |
3.8 |
5 |
0.32-0.42 |
170 |
|
ZW65-40-25 |
65 |
65 |
40 |
25 |
7.5 |
2900 |
45 |
3.8 |
5 |
0.18-0.27 |
180 |
|
ZW80-40-16 |
80 |
65 |
40 |
16 |
4 |
1450 |
54 |
3.8 |
5 |
0.1-0.18 |
170 |
|
ZW80-40-25 |
80 |
65 |
40 |
25 |
7.5 |
2900 |
45 |
3.8 |
5 |
0.18-0.27 |
180 |
|
ZW80-25-40 |
80 |
65 |
25 |
40 |
7.5 |
2900 |
45 |
3.8 |
5 |
0.32-0.42 |
180 |
|
ZW80-65-25 |
80 |
65 |
65 |
25 |
11 |
2900 |
50 |
3.8 |
5 |
0.18-0.27 |
230 |
|
ZW80-65-35 |
80 |
65 |
65 |
35 |
15 |
2900 |
57 |
3.8 |
4.5 |
0.28-0.37 |
240 |
|
ZW80-40-50 |
80 |
65 |
40 |
50 |
18.5 |
2900 |
40 |
3.8 |
5 |
0.42-0.52 |
280 |
|
ZW80-50-60 |
80 |
65 |
50 |
60 |
22 |
2900 |
42 |
3.8 |
5 |
0.53-0.61 |
300 |
|
ZW100-100-12.5 |
100 |
80 |
100 |
12.5 |
7.5 |
1450 |
62 |
4.0 |
5 |
0.1-0.15 |
270 |
|
ZW100-80-20 |
100 |
80 |
80 |
20 |
11 |
1450 |
55 |
4.0 |
5 |
0.13-0.21 |
290 |
|
ZW100-100-20 |
100 |
80 |
100 |
20 |
11 |
1450 |
55 |
4.0 |
5 |
0.13-0.21 |
290 |
|
ZW100-100-30 |
100 |
80 |
100 |
30 |
22 |
2900 |
51 |
4.0 |
4.5 |
0.24-0.32 |
300 |
|
ZW100-100-30 |
100 |
80 |
100 |
30 |
22 |
1450 |
45 |
4.0 |
5 |
0.24-0.32 |
500 |
|
ZW100-80-45 |
100 |
80 |
80 |
45 |
30 |
2900 |
40 |
4.0 |
4.5 |
0.38-0.46 |
420 |
|
ZW100-80-60 |
100 |
80 |
80 |
60 |
37 |
2900 |
40 |
4.0 |
5 |
0.54-0.62 |
450 |
|
ZW100-80-80 |
100 |
80 |
80 |
80 |
45 |
2900 |
45 |
4.0 |
5 |
0.74-0.81 |
540 |
|
ZW125-120-20 |
125 |
125 |
120 |
20 |
15 |
1450 |
50 |
4.5 |
5 |
0.13-0.21 |
355 |
|
ZW150-180-14 |
150 |
125 |
180 |
14 |
15 |
1450 |
59 |
5.0 |
5 |
0.08-0.16 |
355 |
|
ZW150-180-20 |
150 |
125 |
180 |
20 |
22 |
1450 |
50 |
5.0 |
5 |
0.13-0.21 |
450 |
|
ZW150-180-30 |
150 |
125 |
180 |
30 |
37 |
1450 |
55 |
5.0 |
5 |
0.24-0.32 |
620 |
|
ZW150-180-40 |
150 |
125 |
180 |
40 |
55 |
1450 |
46 |
5.0 |
5 |
0.32-0.41 |
1000 |
|
ZW150-180-50 |
150 |
125 |
180 |
50 |
75 |
1450 |
45 |
5.0 |
5 |
0.45-0.52 |
1200 |
|
ZW200-280-14 |
200 |
150 |
280 |
14 |
22 |
1450 |
55 |
5.0 |
5 |
0.08-0.16 |
600 |
|
ZW200-280-20 |
200 |
150 |
280 |
20 |
37 |
1450 |
56 |
5.0 |
5 |
0.13-0.21 |
750 |
|
ZW200-300-25 |
200 |
150 |
300 |
25 |
45 |
1450 |
57 |
5.0 |
5 |
0.18-0.27 |
780 |
|
ZW200-280-28 |
200 |
150 |
280 |
28 |
55 |
1450 |
63 |
4.8 |
5 |
0.22-0.3 |
1000 |
|
ZW250-420-20 |
250 |
200 |
420 |
20 |
55 |
1450 |
50 |
6.0 |
4.5 |
0.13-0.21 |
1150 |
|
ZW300-800-12 |
300 |
250 |
800 |
12 |
55 |
1450 |
50 |
6.0 |
4.5 |
0.10-0.15 |
1400 |
|
ZW350-1200-12 |
350 |
300 |
1200 |
12 |
110 |
1450 |
60 |
6.0 |
4 |
0.10-0.15 |
2600 |
