ZQF襯氟離心泵
概述
氟塑料離心泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內(外)村聚全氟乙(F46),泵蓋葉輪均用金屬嵌件外包氟塑料整體燒結壓制成形,軸封采用先進的外裝式波紋管機械密封,靜環選用99 9%氧化鋁陶瓷(或碳化硅),動環采用四氟填充材料,其耐腐耐磨密封性極好,泵的進出口均采用鑄鋼體加固,以增強了泵的耐壓性。
產品詳情
產品概述
氟塑料離心泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內(外)村聚全氟乙(F46),泵蓋葉輪均用金屬嵌件外包氟塑料整體燒結壓制成形,軸封采用先進的外裝式波紋管機械密封,靜環選用99.9%氧化鋁陶瓷(或碳化硅),動環采用四氟填充材料,其耐腐耐磨密封性極好,泵的進出口均采用鑄鋼體加固,以增強了泵的耐壓性。實際使用顯示,該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構合理、密封性能嚴格可靠、拆卸檢修方便、使用壽命長等眾多優點。

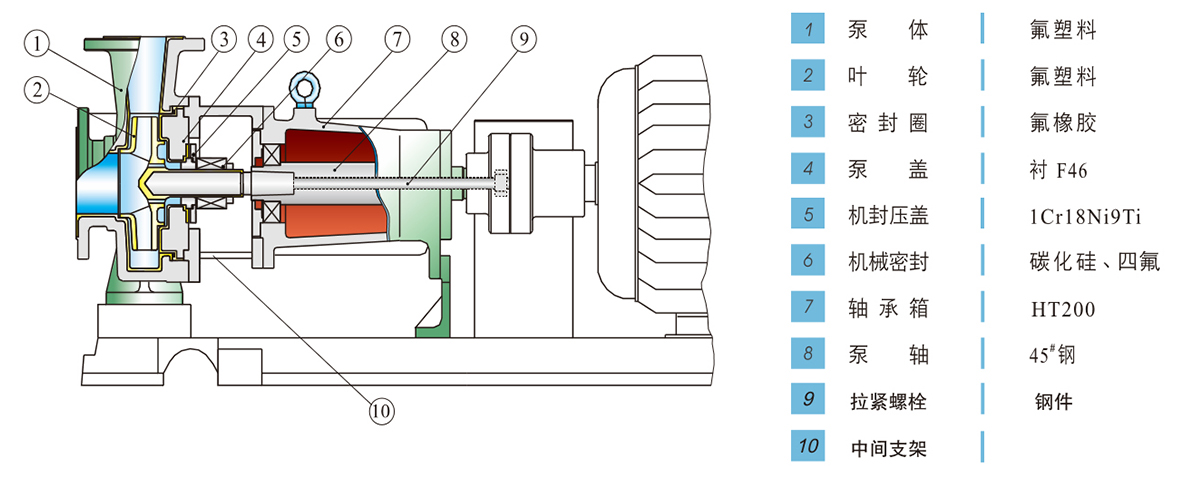

結構圖
性能參數
規格型號 | 轉速(n=2900 r/min) | 轉速(n=1450 r/min) | ||||||||
流量 (m3/h) | 揚程 (m) | 電機功率 (Kw) | 汽蝕余量 (m) | 效率 (%) | 流量 (m3/h) | 揚程 (m) | 電機功率 (Kw) | 汽蝕余量 (m) | 效率 (%) | |
ZQF40-25-125 |
3.6 |
23 20 15 |
1.5 | 3 | 54 | 3.15 | 5.0 | 0.55 | 3 | 45 |
ZQF40-25-160 |
3.6 6.3 9 |
34 23 28 |
2.2 | 3 | 51 | 3.15 | 8.0 | 0.75 | 3 | 45 |
ZQF40-25-200 |
3.6 6.3 9 |
54 50 45 |
4 | 3 | 51 | 3.15 | 12.5 | 1。1 | 3 | 45 |
ZQF40- -25- 250 |
3.6 6.3 9 |
83 80 70 |
7.5 | 3.5 | 53 | 3.15 | 20.0 | 2.2 | 4 | 44 |
ZQF50-32-125 |
7.5 12.5 15 |
23 20 15 |
2.2 | 3 | 51 | 6.25 | 5.0 | 0.55 | 3 | 45 |
ZQF50- 32-160 |
7.5 12.5 15 |
34 32 28 |
4 | 3 | 46 | 6.25 | 8.0 | 0.75 | 3 | 40 |
ZQF50- 32-200 |
7.5 12.5 15 |
54 50 45 |
7.5 | 3 | 39 | 6.25 | 12.5 | 1. 1 | 3 | 33 |
ZQF65-50-125 |
18 25 30 |
23 20 15 |
3 | 3.5 | 62 | 12.5 | 5.0 | 0.55 | 3.5 | 55 |
ZQF65-50-160 |
18 25 30 |
34 32 28 |
5.5 | 3.5 | 57 | 12.5 | 8.0 | 1.1 | 3.5 | 51 |
ZQF65-40-200 |
18 25 30 |
54 50 45 |
11 | 3.5 | 52 | 12.5 | 12.5 | 1.5 | 3.5 | 46 |
ZQF65- -40- 250 |
19 25 30 |
82 80 75 |
18.5 | 3.5 | 50 | 12.5 | 20.0 | 3 | 3.5 | 43 |
ZQF80-65-125 |
30 50 60 |
23 20 15 |
5.5 | 4 | 69 | 25 | 5.0 | 1。1 | 4 | 64 |
ZQF80-65- 160 |
30 50 60 |
34 32 28 |
11 | 4 | 67 | 25 | 8.0 | 1.5 | 4 | 62 |
ZQF80- -50-200 |
30 50 60 |
54 50 45 |
15 | 4 | 63 | 25 | 12.5 | 2.2 | 4 | 57 |
ZQF80- -50- 250 |
30 50 60 |
83 80 75 |
30 | 4 | 66 | 25 | 20.0 | 5.5 | 4 | 51 |
Z0F100-80-125 |
30 100 120 |
23 20 15 |
11 | 4.5 | 77 | 50 | 5.0 | 1.5 | 4.5 | 74 |
ZQF100-80- 160 |
80 100 120 |
34 32 28 |
15 | 4.5 | 73 | 50 | 8.0 | 2.2 | 4.5 | 69 |
ZQF100-65-200 |
80 100 120 |
54 50 45 |
30 | 4.5 | 73 | 50 | 12.5 | 5.5 | 4.5 | 68 |
ZQF100-65-250 |
80 100 120 |
83 80 70 |
55 | 4.1 5 | 73 | 50 | 20.0 | 11 | 4.5 | 70 |
ZQF125-80-160 |
130 160 200 |
34 32 28 |
30 | 5 | 70 | 80 | 8.0 | 5.5 | 5 | 74 |
ZQF125-100-200 |
170 200 230 |
54 50 45 |
55 | 5 | 65 | 100 | 12.5 | 11 | 5 | 71 |
ZQF125-100-250 |
170 200 230 |
85 80 70 |
75 | 5 | 65 | 100 | 20.0 | 15 | 5 | 73 |
ZQF125-100-280 |
170 200 230 |
105 100 90 |
90 | 4.5 | 63 | 100 | 25.0 | 18.5 | 5 | 72 |
ZQF150-125-315 | 200 | 32 | 37 | 5 | 71 | |||||
ZQF150-125-400 | 200 | 50 | 45/55 | 5.5 | 71 | |||||
ZQF200-150-315 | 400 | 32 | 55/75 | 5.5 | 74 | |||||
ZQF200- 150-400 | 400 | 50 | 90/110 | 5.5 | 74 |
